Лента: Построение - Редактирование >
Выравнивание Лента: Построение - Редактирование > Выравнивание
Меню: Редактирование – Выравнивание
Командная строка: ВР, ВЫРОВНЯТЬ (ALIGN)
Команда осуществляет перемещение и поворот объекта таким образом, чтобы выровнять его с другим объектом, при этом возможно также масштабирование выравниваемого объекта.
Действие, выполняемое командой, определяется количеством пар (исходная – назначенная) задаваемых точек.

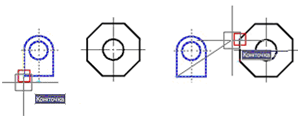

Указание одной пары точек производит перемещение объектов на расстояние, заданное точками.
Запросы команды для перемещения объектов:
|
Выбор объектов или [?]: |
Выбрать выравниваемые объекты. Нажать ENTER по окончании выбора. |
|
Первая исходная точка: |
Задать первую точку на выравниваемом объекте. |
|
Первая назначенная точка: |
Задать первую точку на назначенном объекте. |
|
|
Нажать ENTER для завершения действия. |
При указании двух пар точек, выбранные объекты могут быть перемещены, повернуты и масштабированы на плоскости или в пространстве.
|
Первая пара точек задает базовую точку выравнивания |
Вторая пара точек задает угол поворота выравниваемого объекта |
|
|
|
Запросы команды для перемещения и поворота объектов:
|
Выбор объектов или [?]: |
Выбрать выравниваемые объекты. Нажать ENTER по окончании выбора. |
|
Первая исходная точка: |
Задать первую точку на выравниваемом объекте. |
|
Первая назначенная точка: |
Задать первую точку на назначенном объекте. |
|
Вторая исходная точка: |
Задать вторую точку на выравниваемом объекте. |
|
Вторая назначенная точка: |
Задать вторую точку на назначенном объекте. |
|
Третья исходная точка: |
Нажать ENTER. Выбрать вариант масштабировать или нет выравниваемый объект. |
Масштабирование возможно только при выравнивании с помощью двух пар точек.
|
Масштабировать объекты по точкам выравнивания? [Да/Нет] <Н>: |
Выбрать нужную опцию. |
Опции команды:
|
Да |
Масштабировать объект по точкам выравнивания. В качестве опорной длины для масштабирования берется расстояние между первой и второй назначенными точками. |
|
|
Нет |
Не масштабировать объект по точкам выравнивания. Производится поворот выравниваемого объекта относительно назначенного объекта без масштабирования. |
|
При указании трех пар точек объекты могут быть перемещены и повернуты в 3D пространстве.
После указания первой (1-2) и второй (3-4) пары точек продолжить действия:
|
Третья исходная точка: |
Задать третью точку на выравниваемом объекте (5). |
|
Третья назначенная точка |
Задать третью точку на назначенном объекте (6). |
Внимание! Масштабирование при данном действии не производится и доступно только при использовании двух пар точек.
