Лента: Настройки – Функциональные панели >
Диспетчер чертежа Лента: Настройки – Функциональные панели > Диспетчер чертежа
Меню: Сервис –
Диспетчер чертежа…
Меню: Вид – Панели > Функциональные панели > Диспетчер чертежа…
Панель: Стандартная –
Командная строка: ДИСПЕТЧЕР (DRAWINGEXPLORER)
Функциональная панель Диспетчер чертежа предоставляет полную информацию обо всех объектах, содержащихся в чертеже:
· о графических объектах;
· о вхождениях блоков, внешних ссылок, растровых изображениях;
· о параметрах настроек чертежа.
Все изменения, вносимые в чертеж, сразу отражаются в рабочем окне диспетчера. Отдельно можно получить информацию о новых и измененных, с момента последнего сохранения, объектах чертежа как в диспетчере, так и на экране.
Диалоги для редактирования параметров и свойств объектов можно открывать непосредственно из диспетчера чертежа.

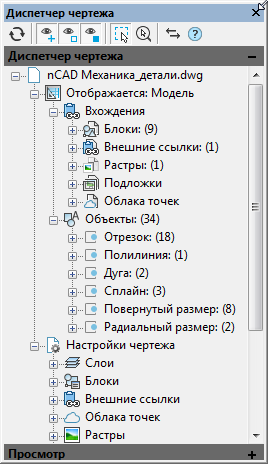

В корневом разделе иерархической структуры диалога отображается имя текущего документа. Следующий раздел указывает текущее пространство чертежа (модель или лист), далее следуют разделы и подразделы объектов, содержащихся в данном пространстве.
Объекты сгруппированы по типам. Для навигации по дереву диалога, нужно дважды щёлкнуть на названии раздела (подраздела) или нажать значок
слева от названия раздела. Если значок принимает вид
, это означает, что при его нажатии раздел (подраздел) будет закрыт.
Инструменты управления отображением информации
|
|
Обновить |
Обновление информации. Все открытые разделы и подразделы будут закрыты. |
Фильтры:
|
|
Показывать новые объекты |
Отображение информации о новых объектах, появившихся в текущем сеансе работы с чертежом. |
|
|
Показывать измененные объекты |
Отображение информации об объектах, измененных в текущем сеансе работы с чертежом. |
|
|
Показывать неизмененные объекты |
Отображение информации об объектах, оставшихся в чертеже неизменными. |
Варианты показа на экране:
|
|
Включить выбор |
Объект, выбранный в дереве диспетчера, выделяется на экране ручками. |
|
|
Включить навигацию и выбор |
Объект, выбранный в дереве диспетчера, выделяется ручками и позиционируется в центре экрана. |
|
|
Синхронизировать фильтры с чертежом |
Показ на экране объектов чертежа в соответствии с установленным фильтром. |
ПРИМЕЧАНИЕ: После использования синхронизации фильтров с чертежом, для восстановления видимости объектов, необходимо включить нужные фильтры и повторно нажать кнопку
или использовать команду Завершить изоляцию объектов.
Контекстное меню объектов чертежа, выбранных в структуре диалога, содержит команды управления объектами.
Команды зависят от типа объекта и иерархии выбранного элемента структуры.

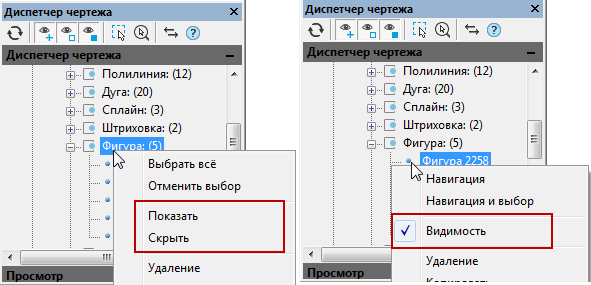

Для того, чтобы сделать видимыми на экране так называемые «скрытые» объекты, то есть объекты, для которых в базе данных чертежа задано свойство «невидимый», необходимо выбрать соответствующую опцию в контекстном меню Диспетчера чертежа. Можно сделать видимыми как отдельный объект, так и группу объектов:
Раздел Настройки чертежа
В разделе Настройки чертежа отображаются данные об установленных параметрах основных настроек чертежа.

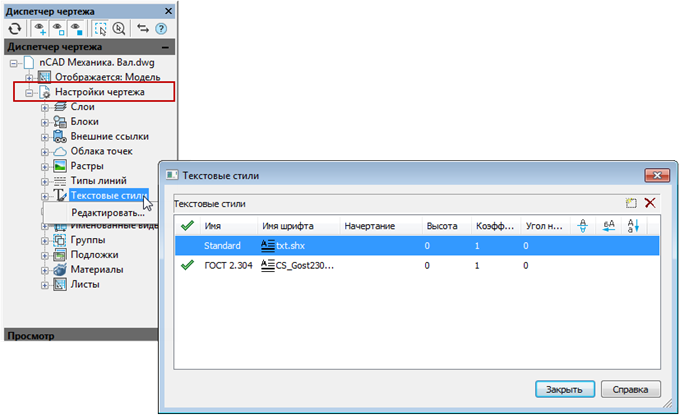

Команда контекстного меню Редактировать открывает диалог редактирования параметров выбранного раздела:

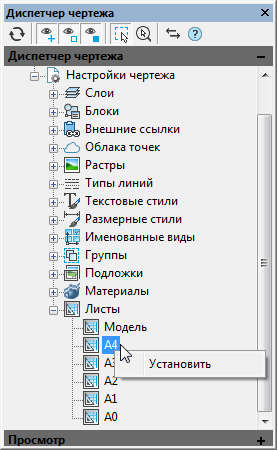

Раздел Листы содержит список всех листов чертежа. Команда контекстного меню Установить производит переход в пространство выбранного листа и отображение сведений в диспетчере чертежа о его объектах и настройках.
