Режим объектного отслеживания ОТС-ОБЪЕКТ

МышьОК    Меню: Сервис– Режимы черчения > Вкладка Объектная привязка

МышьОК    Строка состояния: Кнопка

КлавиатураОК Горячая клавиша: F11

КлавиатураОК Командная строка: ДИАЛСРЕД, ПРИ, ПРИВЯЗКА, РЕЖИМРИС, РЖР (DDRMODES, DSETTINGS, SE)

Режим объектного отслеживания позволяет размещать создаваемые объекты в определенной зависимости относительно других созданных объектов. При включенном режиме объектного отслеживания nanoCAD отображает временные пунктирные траектории различного типа (линии отслеживания), что позволяет точно позиционировать объекты.

Режим объектного отслеживания используется совместно с режимом объектной привязки и срабатывает, когда прицел курсора находится вблизи возможной точки объектной привязки (размер прицела определяет зону, в пределах которой происходит активация линий отслеживания). Объектное отслеживание расширяет и дополняет возможности объектной привязки.

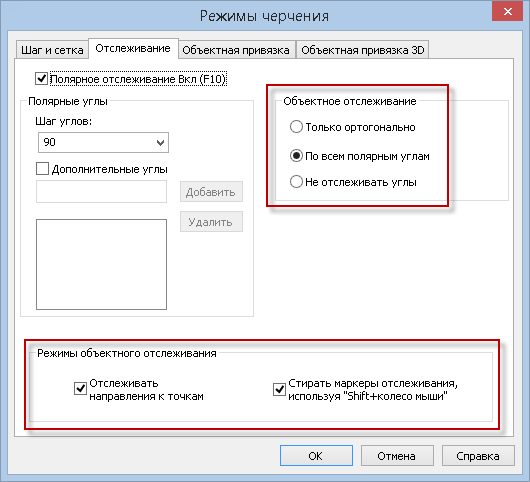

Установка параметров объектного отслеживания производится во вкладках Отслеживание и Объектная привязка диалога Режимы черчения и в контекстном меню кнопки ОТС–ОБЪЕКТ.

Параметры:

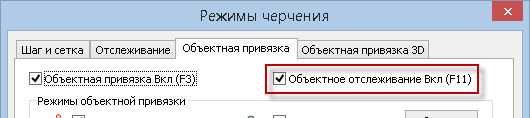

Объектное отслеживание Вкл (F11)

Включение/Отключение режима объектного отслеживания

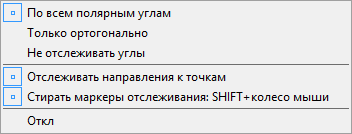

Контекстное меню кнопки ОТС–ОБЪЕКТ:

Режимы объектного отслеживания

Отслеживать направления к точкам

Включение/Отключение режима отображения линий отслеживания к характерным точкам объекта.

Стирать маркеры отслеживания, используя “Shift + колесо мыши”

Включение/Отключение режима стирания маркера точки привязки на линии отслеживания при помощи клавиши SHIFT и колеса мыши.

Объектное отслеживание

Только ортогонально

Включение/Отключение режима отображения линий отслеживания только в ортогональных направлениях.

По всем полярным углам

Включение/Отключение режима использования объектного отслеживания совместно с режимом полярного отслеживания.

В этом случае отображаются линии отслеживания для всех углов, заданных во вкладке Отслеживание диалога Режимы черчения.

Не отслеживать углы

Отключение режима отслеживания полярных углов.



Для использования режима объектного отслеживания:



1.    Включить в строке состояния режимы объектного отслеживания ОТС–ОБЪЕКТ и объектной привязки оПРИВЯЗКА.

2.    Пометить (захватить) курсором необходимые характерные точки объектов, через которые будут проходить линии отслеживания. Для захвата точки достаточно рядом с ней разместить курсор. Захваченная точка будет помечена маркером +. Чтобы деактивировать уже захваченную точку, достаточно второй раз навести на неё курсор.

3.    При перемещении курсора на поле чертежа будут появляться пунктирные линии отслеживания, проходящие через одну или несколько захваченных точек и прицел курсора. Привязку можно осуществить к точкам на этих линиях или к точкам их пересечений. Чем больше типов объектной привязки будет включено, тем больше точек будет доступно для захвата.

При осуществлении операций зуммирования и панорамирования маркер + с захваченных точек снимается.

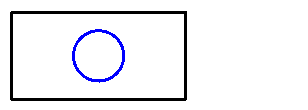

Пример. Построение окружности в центре прямоугольника.

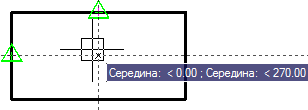

1.    Определение центра прямоугольника:

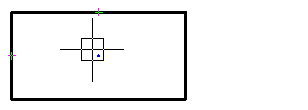

2.    Указание центра окружности:

3.    Задание радиуса окружности:
