3D-навигация

Зависимая орбита

МышьОК    Лента: Вид – Навигация >  Зависимая орбита

МышьОК    Лента: Облака точек – Навигация >  Зависимая орбита

МышьОК    Меню: Вид – Орбита > Зависимая орбита

МышьОК    Панель: Виды и проекции –

КлавиатураОК Горячие клавиши: SHIFT+ нажатое колесо мыши

КлавиатураОК Командная строка: 3О, 3-ОРБИТА, ОРБИТА (3DORBIT)

Поворот вида в 3D-пространстве, при котором движение выполняется только по горизонтальной и вертикальной орбите.

После старта команды вид курсора изменяется: . Положение курсора на момент старта команды Зависимая орбита, определяет точку цели, вокруг которой осуществляется поворот взгляда. Точка устанавливается на ближайшем объекте в направлении курсора, т.е. расположенном на линии взгляд – курсор. При этом, данная точка подсвечивается: в этом месте отображается желтая сфера, вокруг которой и происходит вращение вида. Цвет временно создаваемой сферы можно изменить в диалоге Настройки: пункт Настройки программы – Цвет – Центр орбиты).

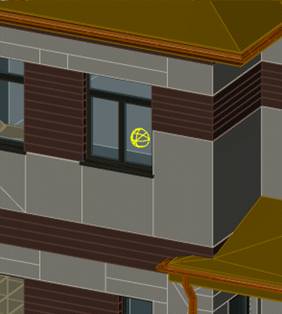

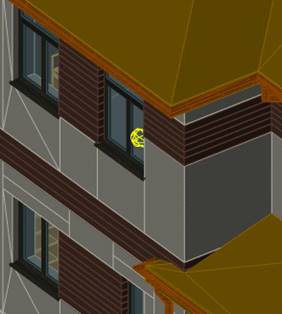

На примере ниже показан поворот взгляда относительно точки, расположенной на полупрозрачном объекте «оконное стекло».

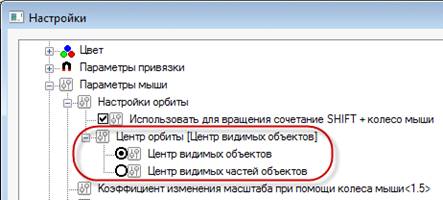

Если на момент старта команды курсор не стоит ни на одном объекте, положение центра орбиты будет определяться настройками в диалоге Настройки: раздел Параметры мыши – Настройки орбиты – Центр орбиты.

Параметры:

Центр видимых объектов

Задание в качестве центра вращения орбиты центра совокупности видимых в графической области объектов. Так, в случае отображения на экране лишь части окружности, вращение будет осуществляться вокруг центра этой окружности.

Центр видимых частей объектов

Задание в качестве центра вращения орбиты центра совокупности частей объектов, видимых в графической области. Так, в случае отображения на экране лишь части окружности, вращение будет осуществляться вокруг центра видимой на экране части окружности.

Если взведен флажок Использовать для вращения сочетание SHIFT + колесо мыши, выполнение команды можно инициировать в любой момент времени, путем использования данной комбинации.
