Диспетчер чертежа

МышьОК Лента: Настройки – Функциональные панели > Диспетчер чертежа

МышьОК Меню: Сервис – Диспетчер чертежа…

МышьОК Меню: Вид – Панели > Функциональные панели > Диспетчер чертежа…

МышьОК Панель: Стандартная –

КлавиатураОК Командная строка: ДИСПЕТЧЕР (DRAWINGEXPLORER)

Функциональная панель Диспетчер чертежа предоставляет полную информацию обо всех объектах, содержащихся в чертеже:

· о графических объектах;

· о вхождениях блоков, внешних ссылках, растровых изображениях;

· об именованных объектах чертежа (слоях, определениях блоков, стилях, материалах, листах, и пр.).

Все изменения, вносимые в чертеж, сразу отражаются в рабочем окне диспетчера. Отдельно можно получить информацию о новых и измененных, с момента последнего сохранения, объектах чертежа как в диспетчере, так и на экране.

Диалоги для редактирования параметров и свойств объектов можно открывать непосредственно из диспетчера чертежа.

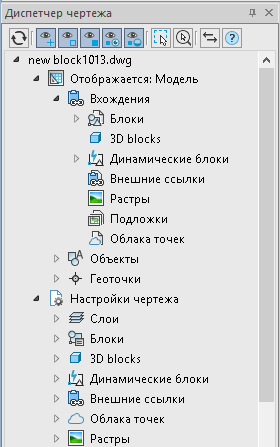

В корневом разделе иерархической структуры диалога отображается имя текущего документа. Который, в свою очередь, содержит два подраздела: Отображается и Настройки чертежа.

Объекты текущего пространства документа

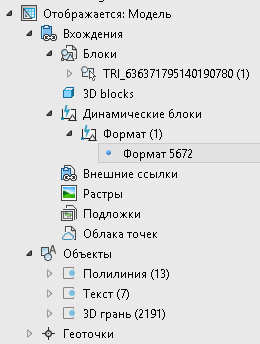

Раздел Отображается содержит иерархический перечень всех вхождений и объектов текущего пространства документа – пространства модели или листа. Объекты сгруппированы по типам. В круглых скобках приводится количество объектов данного типа в текущем пространстве документа.

Подраздел Вхождения отображает все вхождения текущего пространства модели или листа: вставки обычных, динамических и 3D-блоков, внешних ссылок, вставки растровых изображений, подложек и облаков точек.

Подраздел Объекты отображает объекты текущего пространства, сгруппированные по типам.

Если в файл были импортированы геоточки, появится отдельный раздел.

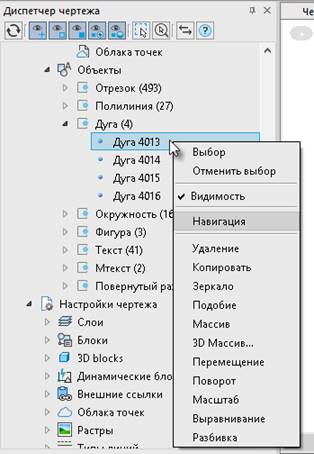

Контекстное меню объектов чертежа, выбранных в структуре диалога, содержит команды управления объектами. Список доступных действий зависит от типа объекта или группы объектов. Можно выбирать объекты на чертеже, панорамировать, применять команды редактирования, включать и отключать отображение на чертеже, удалять.

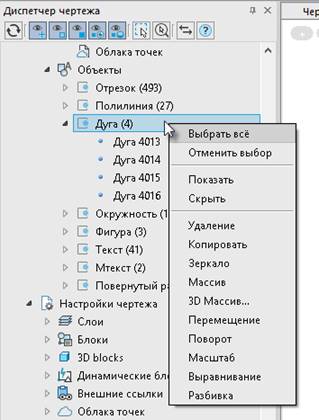

Так, например, можно скрывать или делать видимыми как отдельный объект, так и группу объектов. Чтобы скрытый ранее объект сделать вновь видимым на экране, следует выбрать пункт Видимость. Для группы объектов – пункт Показать.

Инструменты управления отображением объектов

В верхней части диспетчера чертежа размещены кнопки управления отображением объектов в дереве диспетчера и в поле чертежа. Изначально в дереве диспетчера чертежа приведен перечень всех объектов: в

Обновить

Обновление информации. Все открытые разделы и подразделы будут закрыты.

Фильтры отображения объектов в дереве Диспетчера:

	Показывать новые объекты	Отображение в диспетчере новых объектов, появившихся в текущем сеансе работы с чертежом. В диспетчере чертежа такие объекты имеют значок «плюс».
	Показывать измененные объекты	Отображение в диспетчере объектов, измененных в текущем сеансе работы с чертежом. В диспетчере чертежа такие объекты имеют значок «загрузка».
	Показывать неизмененные объекты	Отображение в диспетчере объектов, оставшихся в чертеже неизменными. В диспетчере чертежа такие объекты имеют значок «точка».
	Показывать видимые объекты	Отображение в диспетчере видимых в чертеже объектов.
	Показывать невидимые объекты	Отображение в диспетчере невидимых в чертеже объектов.

Варианты показа на экране:

Включить выбор

Режим, при котором выбор объекта в дереве диспетчера влечет за собой автоматический выбор этого объекта на чертеже.

Включить навигацию и выбор

Режим, при котором выбор объекта в дереве диспетчера влечет за собой автоматический выбор этого объекта на чертеже с одновременным масштабированием и позиционированием его в центре экрана.

Синхронизировать фильтры с чертежом

Синхронизирует отображение объектов в диспетчере чертежа с их отображением в поле чертежа. Кнопка скрывает в поле чертежа те объекты, которые в дереве чертежа скрыты фильтрами:

· Показывать новые объекты

· Показывать измененные объекты

· Показывать неизмененные объекты

Обратно отобразить объекты, скрытые в поле чертежа, можно отключением одного из этих фильтров.

Именованные объекты чертежа

В разделе Настройки чертежа отображается перечень именованных объектов чертежа: слоев, блоков, внешних ссылок, и т.п., сгруппированных по типу объектов.

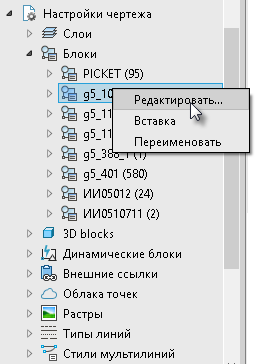

Объекты разных типов имеют контекстное меню с собственным набором действий.

Обычно элемент можно назначить текущим в документе, удалить, переименовывать.

Двойной щелчок на именованном объекте устанавливает его текущим в документе.

Пиктограммки текущих объектов помечаются цветной точкой.

Примечание: Следует помнить, что при установке выбранного листа текущим, произойдет переход в пространство этого листа с автоматическим обновлением всего содержимого диспетчера чертежа.

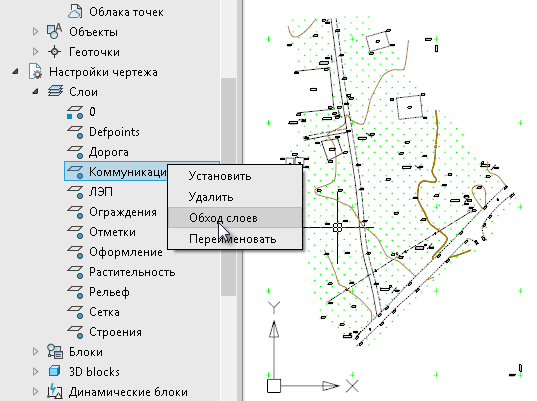

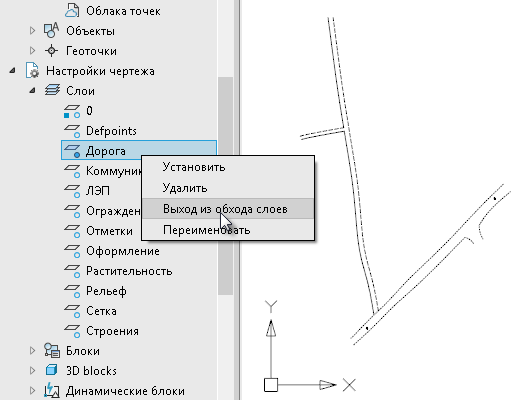

В контекстном меню слоев можно включить режим обхода слоев. В этом режиме в поле чертежа будут отображаться только объекты слоя, выбранного в данный момент в диспетчере. Выход из режима обхода выполняется также через контекстное меню слоев.
