Стили мультилиний

МышьОК    Лента:Построение – Черчение >  Стили мультилиний

МышьОК    Меню: Формат –  Стили мультилиний

КлавиатураОК Командная строка: МЛСТИЛЬ (MLSTYLE)

Диалоговое окно Стили мультилиний предназначено для создания, редактирования, загрузки и сохранения стилей мультилиний.

Стиль мультилинии определяет количество элементов мультилинии и свойства каждого из них.

В нижней части диалога расположено окно предварительного просмотра стиля мультилинии. Масштабирование изображения в окне предварительного просмотра производится колесом мыши и кнопками:

 Увеличить;

 Уменьшить;

 Показать 1 к 1.

Параметры:



Отображение списка стилей мультилиний, загруженных в текущем документе.

 Статус

Отображение и установка текущего стиля мультилинии.

Имя

Отображение и редактирование имени выбранного стиля мультилинии.

Пояснение и внешний вид

Отображение и редактирование вида и текстового описания выбранного стиля мультилинии.

Кнопки

Новый

Создание нового стиля мультилинии на основе выбранного из списка.

Удалить

Удаление выбранного стиля мультилинии из текущего документа.

Редактировать

Кнопка вызова встроенного Редактора стилей мультилиний.

Загрузить

Импорт стилей мультилинии в текущий документ.

Сохранить

Сохранение выбранных стилей мультилинии в файл с расширением *.mln.

Создание стиля мультилинии:

Стиль мультилинии включает в себя следующие параметры:

·         общее число элементов и положение каждого элемента;

·         расстояние смещения от оси мультилинии для каждого элемента;

·         цвет и тип линии каждого элемента;

·         символы видимости отрезков, именуемые стыками, на каждой вершине;

·         используемый тип торцевых ограничителей;

·         цвет заливки фона мультилинии.

Элементы с положительным смещением располагаются по одну сторону от оси мультилинии, элементы с отрицательным смещением - по другую сторону.



1.    Запустить команду Стили мультилиний.

2.    В диалоговом окне Стили мультилиний выбрать стиль, на основе которого будет создаваться мультилиния, нажать кнопку  Новый. В списке появится стиль с именем по умолчанию СтильмлинииN, где N – порядковый номер создаваемого стиля, начиная с 1. Новый стиль мультилинии наследует все параметры выбранного.

3.    В диалоговом окне Стили мультилиний, выбрать созданный стиль, ввести имя и нажать кнопку  Редактировать. Открывается диалог Переопределение стиля мультилиний:

4.    Создать или отредактировать элементы мультилинии и установить требуемые параметры отрисовки. Нажать ОК.

Параметры:

Описание

Текстовое описание стиля мультилинии.

Торцы

Установка параметров торцевых ограничителей.

Начало

Конец

Установка торцевого ограничителя для начала и конца мультилинии.

Отрезок

Отображение прямолинейного сегмента на конце мультилинии.

Внешняя дуга

Отображение дуги между крайними (внешними) элементами мультилинии.

Внутренняя дуга

Отображение дуги между парами внутренних элементов. Если число элементов нечетно, центральный элемент не включается в соединение. Например, если мультилиния состоит из шести элементов, внутренние дуги соединяют 2-й элемент с 5-м, а 3-й элемент - с 4-м. Если мультилиния состоит из семи элементов, внутренние дуги соединяют 2-й элемент с 6-м, а 3-й элемент - с 5-м. Элемент 4 остается несоединенным.

Угол

Задание угла поворота торцевых ограничителей.

Показать

Управление отображением заливки фона и стыков мультилинии.



Цвет заливки

Установка отображения и выбор цвета заливки фона мультилинии. Опция Выбор цвета открывает диалоговое окно Выбор цвета.



Стыки

Установка отображения стыков в вершинах сегментов мультилинии.

Элементы

Создание и редактирование элементов мультилинии и установка их свойств.



Смещение

Установка смещения выбранного элемента от центра мультилинии. По умолчанию элементы располагаются в порядке убывания.



Цвет

Установка цвета элемента. Опция "Выбор цвета" открывает диалоговое окно Выбор цвета.



Тип линии

Установка типа линии элемента.

Добавить
строку

Добавление строки для создания нового элемента.

Удалить строку

Удаление строки выбранного элемента.

Сохранение стилей мультилиний

Стили мультилинии можно сохранить в файл с расширением *.mln. В одном файле можно сохранять несколько стилей мультилиний.



1.    В диалоговом окне Стили мультилиний, нажать кнопку  Сохранить.

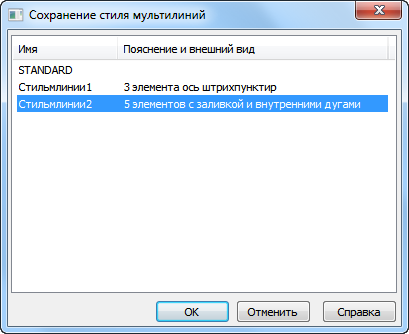

2.    В диалоговом окне Сохранение стиля мультилиний выбрать стили для сохранения. Нажать ОК.

3.    Задать имя файла и путь хранения.

Загрузка стилей мультилиний



1.    В диалоговом окне Стили мультилиний, нажать кнопку  Загрузить.

2.    Указать путь к файлу со стилями мультилиний.

3.    В диалоговом окне Загрузка стиля мультилиний выбрать стили для загрузки. Нажать ОК.
