Лента: Растр – Файл – Создать новый растр >
Новый растр из выбранного Лента: Растр – Файл – Создать новый растр > Новый растр из выбранного
Меню: Растр –
Новый растр из выбранного
Панель: Растр –
Командная строка: НОВРАСТРВЫБ (NEWRASTERFROMSELECTION)
Создание нового растрового изображения из векторной и/или растровой выборки.
Выбор данных может включать:
· растровые изображения;
· векторные объекты.
При отсутствии выбора, операция будет применяться ко всем данным в текущем рабочем пространстве.
При выборе векторных данных, происходит их растеризация. Цвет растеризованных аналогов векторных объектов зависит от цветности результирующего растрового изображения:
· Монохромное изображение - растеризованные аналоги векторных объектов будут иметь основной цвет монохромного растра.
· Цветное изображение - растеризованные аналоги векторных объектов сохранят первоначальный цвет.
Порядок создания нового изображения из выбранного
1. Выбрать данные для растеризации и запустить команду Новый растр из выбранного;
2. В диалоге Новый растр из выбранного установить параметры.
3. Нажать кнопку ОК.
Параметры диалога Новый растр из выбранного:

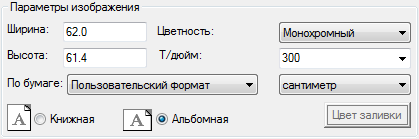

Параметры изображения
|
Параметр |
Значение параметра |
|
Ширина Высота |
Установка ширины и высоты нового изображения. |
|
По бумаге |
Выбор размера изображения по стандартному формату бумаги. |
|
Цветность: |
Выбор типа растра: монохромный, индексированный, градации серого, TrueСolor. По умолчанию предлагается тип с наибольшей глубиной цветности. При наличии монохромных и цветных растровых данных, установить тип, соответствующий цветному растру. |
|
Т/дюйм |
Установка значения разрешения растра в DPI (точках на дюйм). |
|
Книжная Альбомная |
Установка ориентации изображения. |
|
Цвет заливки |
Выбор цвета фона для цветного изображения. |
Если выбранные растровые данные имеют различные цветность или разрешение, необходимо установить общие свойства нового изображения.
Если графический раздел содержит в качестве подложек растровые изображения, то параметры Разрешение и Цветность следует устанавливать не ниже чем у растровой подложки с наибольшей глубиной цветности и наибольшим разрешением. В противном случае, экспорт данной подложки может быть произведен с потерей ее качества. Например, если графический раздел содержит растровую подложку в оттенках серого и с разрешением 300 dpi, и данная подложка должна быть экспортирована, то параметр Цветность следует установить в Градации серого или TrueColor, а параметр Разрешение не ниже чем 300dpi.
Создать из
Выбор области растеризации:
|
Параметр |
Значение параметра |
|
Все |
Растеризация всех объектов текущего пространства чертежа. |
|
Выбор объектов |
Растеризация предварительно выбранных объектов. |
|
Экран |
Растеризация текущего вида экрана графической области. |
|
Рамка |
Выбор растеризуемой области прямоугольной рамкой. Запрос области инициируется сразу после выбора пункта Рамка из выпадающего списка. Для переопределения области растеризации следует воспользоваться кнопкой |

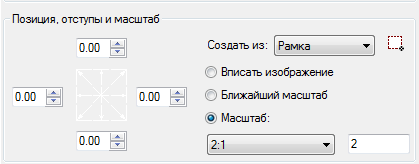

Позиция, отступы и масштаб
Масштаб изображения устанавливается выбором нужной позиции:
|
Параметр |
Значение параметра |
|
|
Вписать изображение |
Масштабирование изображения таким образом, чтобы оно было вписано в один лист заданного формата. |
|
|
Ближайший масштаб |
Автоматический выбор максимально возможного масштаба вставки всех выбранных данных таким образом, чтобы они умещались на один лист заданного формата. |
|
|
Масштаб |
Установка для создаваемого изображения точного масштабного коэффициента вручную или из стандартного списка. |
|
|

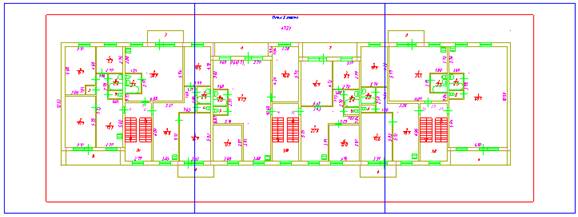

При установке масштаба растра, возможна ситуация растеризации на нескольких листах.
Сохранение результатов, в этом случае будет производиться в отдельные файлы с добавлением номеров страниц к заданному имени:
|
||
|
|
Позиционирование изображения относительно сторон установленного формата. Ввести значения отступов в поля раздела, соответствующие сторонам изображения. Если изображение вписывается в одну страницу текущего формата, можно установить выравнивание к одной из сторон, щелкнув левой кнопкой мыши на стрелке с нужным типом выравнивания. |
|

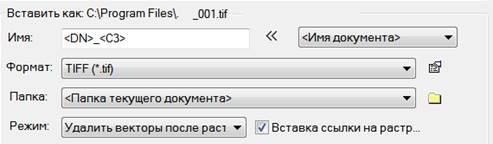

Вставить как
Настройки сохранения получаемого изображения.
|
Параметр |
Значение параметра |
|
Имя |

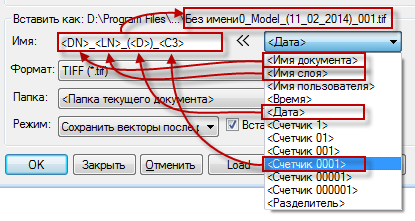

Задание имени нового растрового изображения. При именовании можно использовать макроопределение в маске имени, путем ввода вручную или выбрав значение из списка правого поля: · выбрать из списка переменную, нажать кнопку Макроопределения из списка всегда добавляются в конец маски (но их можно перенести вручную). При именовании они заменяются соответствующим значением. Образец полного имени отображается в верхней части раздела.
|
|
Формат |
Выбор формата создаваемого растрового изображения: TIF, TIFF, BMP, JPG, JPEG, PNG, PCX. Для форматов TIF, TIFF, JPG, JPEG доступна настройка параметров сохранения, открываемая кнопкой |
|
Папка |
Задание места сохранения изображения. При выборе значения Папка текущего документа, сохранение растров происходит в папку, из которой загружен текущий чертеж. В списке сохраняется набор из пяти заданных ранее папок. Данная опция недоступна, если в выпадающем списке Формат было выбрано значение <Внедренный растр>. |
|
Режим
|
Определение действия с выбранными данными после растеризации: · Сохранить векторы после растеризации. · Удалить векторы после растеризации. |
|
Вставка ссылки на растр |
Установка данного флажка позволяет сразу вставить созданное растровое изображение, сохраняемое в отдельном файле, в исходный документ. Если флажок не взведен, происходит только сохранение растрового изображения в указанную папку, без вставки ссылки на него. Флажок недоступен, если в выпадающем списке Формат было выбрано значение <Внедренный растр>. |
Завершение работы с диалогом
Кнопки в нижней части диалогового окна.
|
Кнопка |
Назначение |
|
ОК |
Закрытие диалогового окна с сохранением всех сделанных в нём изменений. Запуск создания растра из выбранного. |
|
Закрыть |
Закрытие диалогового окна с сохранением всех сделанных в нём изменений. Отмена создания растра из выбранного. |
|
Отменить |
Закрытие диалогового окна с отменой всех сделанных в нём изменений. Отмена создания растра из выбранного. |
|
Загрузить |
Загрузка значений параметров диалогового окна из указанного файла-шаблона .tpl. |
|
Сохранить |
Сохранение значений параметров диалога в файл-шаблон .tpl. |
|
Справка |
Вызов справки. |
.
.
.
