Группы объектов

Создание и редактирование сложных объектов

Для более удобного редактирования набор объектов в документе можно объединить в группу. Выбирать и редактировать можно как всю группу, так и отдельные входящие в неё объекты. В созданную группу в любой момент можно добавить новые объекты или исключить из неё имеющиеся. Объект может входить одновременно в несколько групп, а группа может входить в другие группы. Для восстановления конфигураций исходных групп, объединённых в одну группу, нужно выполнить разгруппирование вложенных групп.

Группам можно присваивать собственные имена или оставлять имена, назначаемые по умолчанию. Неименованной группе (группе, не имеющей собственного имени) по умолчанию присваивается имя An, где n – порядковый номер создаваемой группы.

Имя группы может иметь длину до 31 символа и не может содержать пробелов; оно может состоять из букв, цифр и специальных символов (знака доллара ($), дефиса (-) и знака подчеркивания (_).

Группы сохраняются вместе с документом, их можно использовать в следующих сеансах работы с документом.

Основные отличия группы от блока:

· Входящие в группу объекты можно редактировать без её разгруппировки, в то время как для редактирования объектов в блоке его предварительно нужно разбить.

· Группу нельзя перенести в другой документ, её можно использовать только в том документе, в котором она была создана.

Команды для работы с группами объектов представлены:

МышьОК Лента: Главная – Группа

МышьОК Панель: Группа

МышьОК Меню: Сервис

Группа

Разгруппировать

	Группа (GROUP, ГРУППА)	Создание группы объектов. В отличие от опции Создать команды –ГРУППА, позволяет создавать как именованную, так и неименованную группу.
	Разгруппировать (РАЗГРУПП)	Разбивка или расформирование группы.
	Редактирование группы (ГРУППАРЕД)	Добавление или удаление объектов из группы.
	Диалог создания групп (CLASSICGROUP, КЛГРУППА)	Отображение диалогового окна Группа объектов для управления группами.

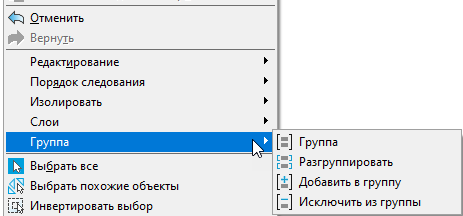

Команды работы с группой в контекстном меню документа:

Команда создания группы объектов

МышьОК Группа

Запрос командной строки:

Выберите объекты или [?/иМя/ОПисание]

Опции команды:

иМя

Задание имени группы.

ОПисание

Ввод описания группы объектов.

Выбор объектов и нажатие на ENTER, в процессе команды, приводит к созданию неименованной группы. В командной строке появляется сообщение: Анонимная (безымянная) группа '*A1' была создана.

Если выполнен предварительный выбор объектов на чертеже, команда также создает группу без имени.

Неименованные группы отображаются в Диспетчере чертежа, им присваивается имя по умолчанию *An, где n число, увеличивающееся с каждой новой группой.

Создание, наполнение и редактирование групп удобно осуществлять с использованием функциональной панели Диспетчер чертежа.

Для более детальной работы предназначено диалоговое окно Группы объектов.
