Строка состояния: Кнопка
Строка состояния: Кнопка
Горячая клавиша: F12
Динамический ввод отображает командный интерфейс возле курсора в графической области чертежа. В нужный момент возле курсора отображаются текущие подсказки и запросы команд, поля ввода значений, списки выбираемых ключевых слов, размеры редактируемой геометрии.
Динамический ввод состоит из трех функциональных частей:
· Динамический ввод с помощью мыши;
· Динамические размеры;
· Динамические подсказки команд.
|
|
|
По умолчанию включены все режимы. Их настройка и отключение доступны в диалоге Настройки (раздел Динамический ввод).
При создании и редактировании векторных линий, дуг и окружностей, в поле чертежа отображаются динамические размеры. Значения динамически отображаемых размеров можно редактировать, что делает более удобным построение и редактирование тогда, когда известны точные расстояния, размеры или углы наклона сегментов.
При построении линейного сегмента, дугового сегмента или окружности на экране отображаются их линейные и угловые размеры, относительно предыдущей точки. Размеры отображаются тонкой пунктирной линией. По мере перемещения курсора в поле чертежа, значения динамически отображаемых размеров непрерывно меняются, отображая текущие значения. Нажатием клавиши TAB можно перейти к нужному значению размера для его редактирования с клавиатуры. По окончании ввода нажать ENTER.

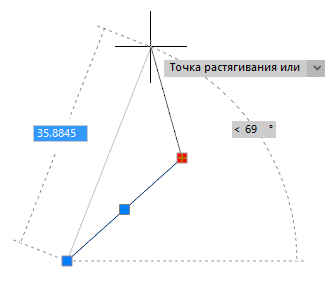

При наведении курсора на ручку предварительно выбранного объекта, на экране динамически отображаются размерные величины, связанные с ней. При наведении курсора на ручку, принадлежащую нескольким выделенным объектам, будут отображаться размеры каждого объекта, связанного с этой ручкой.
При выборе ручки объекта, значения динамически отображаемых размеров становятся доступны для редактирования. Нажатием клавиши TAB, перейдите к нужному значению. Введите новое значение с клавиатуры.
Для перехода к значению следующего размера нажмите TAB. Отредактированный размер зафиксирует свое значение, а в его правой части отобразится значок замка.
Для окончания редактирования нажмите ENTER.
Не все динамические размеры могут быть одновременно видны на экране. Количество одновременно отображаемых размеров в процессе редактирования объекта за ручки, регулируется переменной DYNDIVIS. В зависимости от ее значения, одновременно могут отображаться:
· только один размер (DYNDIVIS = 0):
· только два размера (= 1):

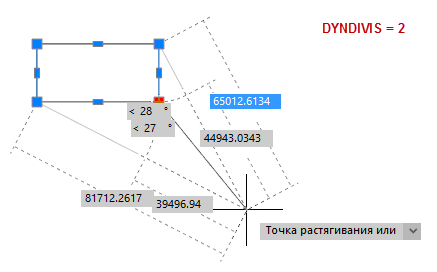

· или все размеры (= 2):
Если одновременно отображаются только один или два размера, а отобразить нужно другие, то это можно осуществить циклическим нажатием клавиши Tab. Нажимайте Tab до тех пор, пока не будут видны нужные размеры. При последующем перемещение курсора выбранные размеры продолжат отображаться.
|
|
|
|
|
|
Динамический ввод с помощью мыши
Во время запроса точки командой, возле курсора отображаются его координаты. Координаты можно вводить в окне подсказки, а не в командной строке. Нажатием клавиши TAB можно переходить к нужному значению для его редактирования с клавиатуры. По окончании ввода нажать ENTER.
Ввод координат при включенном режиме динамических размеров
Если, помимо динамического ввода с помощью мыши, активирован режим динамических размеров, то при вводе второй и последующих точек создаваемого объекта поле координат не отображается в явном виде.
При этом не стоит смущаться, нужно просто начинать вводить координаты точки с клавиатуры: ввести координату по оси Х, ввести запятую и продолжить ввод координат по оставшимся осям, разделяя запятыми. Например: 12045,-430.07,0.005 Или -45,28
Сначала вводимое значение будет отображаться в поле одного из динамических размеров.
После введения первой запятой, поля координат начинают отображаться в явном виде возле курсора.
Нажатием клавиши TAB можно переходить к нужному значению для его редактирования с клавиатуры. По окончании ввода нажать ENTER.
Динамические подсказки обеспечивают альтернативный способ ввода значений параметров команд. В контекстном поле возле курсора появляются запросы активной команды и ее подсказки, необходимые для продолжения выполнения команды. Ответ можно вводить не в подсказке, а в командной строке.
Список доступных значений и опций можно развернуть нажатием клавиши СТРЕЛКА ВНИЗ на клавиатуре, выбрать нужное и нажать ENTER.
|
|
|
