Модуль Топоплан доступен только для 64х-разрядной версии Платформы nanoCAD.
|
|
Модуль Топоплан доступен только для 64х-разрядной версии Платформы nanoCAD. |

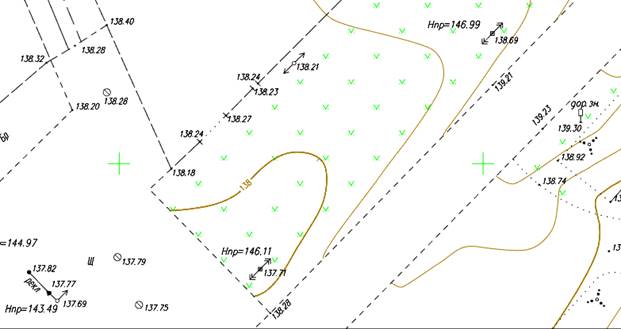

Модуль Топоплан предназначен для создания цифровой модели местности и подготовки чертежа к выпуску топографических планов.
Команды собраны во вкладке ленты Топоплан (и меню Топоплан классического интерфейса).
Примечание: При отсутствии лицензии на модуль при запуске команд появится предупреждающее сообщение, и команды работать не будут.
В модуль Топоплан включена поддержка объектов Civil 3D. Если открыть чертёж содержащий такие объекты, то они будут отображаться как объекты чертежа (а не в виде прокси-графики), будет доступно отображение их свойств (например, на панели Свойства), переключение стилей, управление элементами стилей у ряда объектов.
Отображение настроек команд на панели «Свойства»

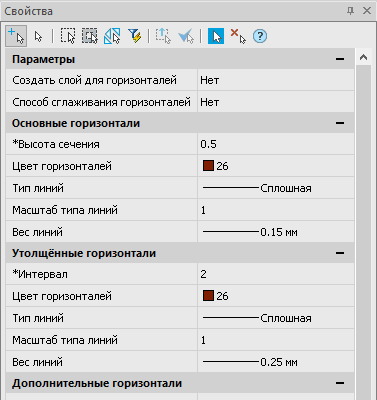

Настройки большинства команд модуля отображаются и редактируются на функциональной панели Свойства.
Если панель Свойства не была открыта (например сочетанием клавиш CTRL+1), она отобразится автоматически.
В это время в командной строке выводится запрос:
Следует изменить настройки, если это необходимо, и продолжить выполнение команды, нажав ENTER или выбрав Да в командной строке.
Если отображение диалоговых окон было отключено переменной CMDDIA, параметры команды будут выводиться один за другим в командную строку.
