Моделирование и визуализация в трехмерной среде

Сети

nanoCAD позволяет создавать трехмерные сети, представляющие собой поверхности, состоящие из граней (ячеек). Грани имеют три или четыре вершины, соединенные прямолинейными кромками. Кроме того, грани в сети располагаются вдоль двух направлений (аналогично двумерной матрице).

Плотность сети (то есть количество её граней) задается произведением (M-1) × (N-1), где M – это число вершин вдоль первого направления, а N – это число вершин вдоль второго направления (направления называются M-направление и N-направление). Положение любой вершины в сети определяется двумя индексами, аналогично номеру ряда и столбца в матрице. При моделировании с помощью трёхмерных сетей описываются не только рёбра трёхмерного объекта, но и его грани. Пользуясь сетями, можно получать аппроксимацию криволинейных поверхностей с заданной точностью.

Моделирование объектов с помощью сетей применяют в случаях, когда можно игнорировать такие физические свойства, как масса, вес, центр масс и т. д.

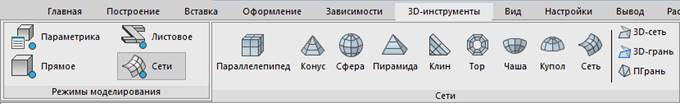

На вкладке ленты 3D-инструменты – Сети, а также в меню Черчение – Поверхности (Сети) классического интерфейса, представлены команды построения трёхмерных сетей в виде элементарных поверхностей: параллелепипеда, клина, конуса, сферы, тора, пирамиды, чаши, купола, а также в виде равномерной и неравномерной сетей с указанным количеством узлов.



Примечание: Эти объекты имеют тип Сеть, Многогранная сеть или Полигональная сеть.

У объектов, построенных при помощи трёхмерных сетей, можно подавлять скрытые линии, их можно раскрашивать и тонировать.
